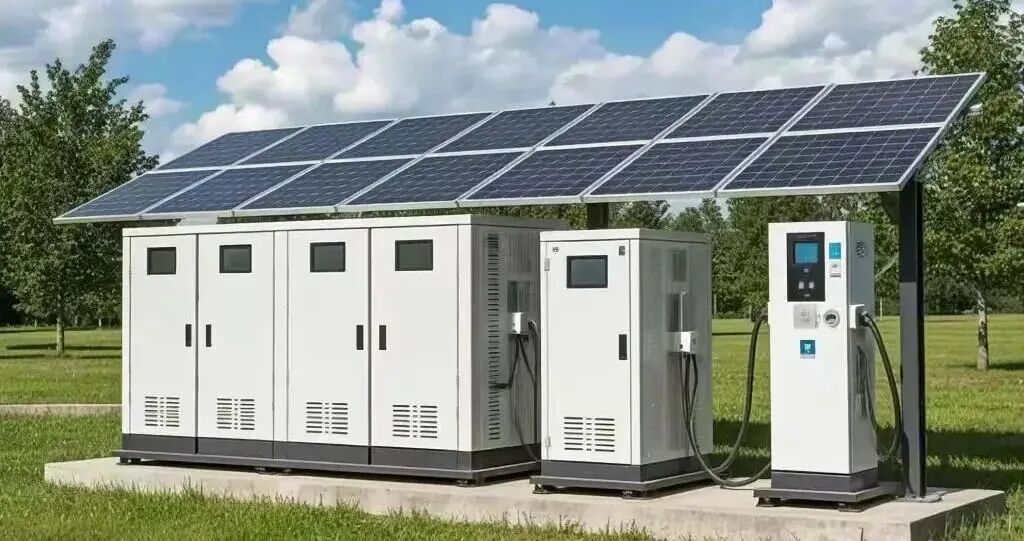

随着户用光伏、工商业分布式储能全面普及，光伏储能一体机凭借集成度高、安装便捷、成本可控的优势，成为新能源市场的主流选型。一体机集成MPPT光伏充电、逆变输出、电池储能管理、通讯采集等多重功能，内部高低压混杂、强弱电密集交织。
相较于分体式设备，储能一体机电磁环境更复杂，干扰源密集。很多ODM定制设备出厂测试正常，落地运行后频繁出现并网不稳、数据跳变、通讯断连、谐波超标、设备间歇性停机等问题。大多不是程序方案问题，而是电路板制造与布局抗干扰设计不到位。本文结合西南光伏储能项目ODM经验，详解一体机电路板抗干扰制造核心注意事项。
光伏储能一体机属于典型的高密度电力电子设备，内部集成逆变功率管、高频变压器、继电器、采样电路、通讯模块。高频开关工作时会持续产生电磁辐射、脉冲干扰与电压尖峰。
功率回路大电流频繁切换，会对微弱采样信号、485/CAN通讯信号、电压采集回路形成串扰。如果电路板布局、走线、工艺、接地管控不规范，极易出现采样漂移、功率调节紊乱、并网跳变、数据丢包等故障，直接影响设备发电效率与运行稳定性。
因此，光伏储能一体机ODM，抗干扰能力是决定设备长期可靠性的核心指标，绝非通用电路板工艺可以胜任。
抗干扰制造的第一步，是前置DFM布局优化。很多一体机干扰问题，根源是强弱电混布、分区混乱。
在ODM设计与生产阶段，必须严格执行强弱电物理分区：高压功率区、逆变开关区、光伏输入区与低压信号采集区、通讯区、控制区完全分开布局，分区铺铜、独立走线。避免功率走线横跨信号区域，杜绝高频辐射干扰微弱模拟信号。
同时合理规划板层结构，电源层、地层、信号层分层规整，通过完整地平面屏蔽高频噪声，大幅降低层间串扰，从硬件结构层面提升整机EMC抗干扰能力。
光伏储能一体机的采样精度、通讯稳定性，完全依赖精细化走线工艺。高频走线过长、直角走线、阻抗不匹配，会引发信号反射、谐振干扰，导致采样不准、通讯波动。
ODM制造过程中，需要严格控制差分走线阻抗匹配、等长走线，保证CAN、485通讯信号稳定。采样走线尽量短、直、细，远离功率器件与发热区域，避免电流噪声叠加干扰。对于敏感采样引脚，增加滤波磁珠、电容滤波网络，进一步净化信号质量，保障光伏电压、电池电流、温度采样精准稳定。
在储能一体机EMC设计中，接地不良是80%干扰问题的根源。很多代工工厂简化接地工艺，多点乱接、虚接、地平面残缺，导致电位浮动、噪声叠加。
正规ODM工艺需严格执行单点汇接、模拟地与数字地分离设计，保证接地低阻抗、无悬浮电位。功率地、信号地分区回流，避免大电流地噪声串入控制系统。同时完善整机滤波体系，输入端、输出端增加多级滤波电路，吸收浪涌、脉冲群干扰，提升设备在复杂电网环境下的抗干扰能力。

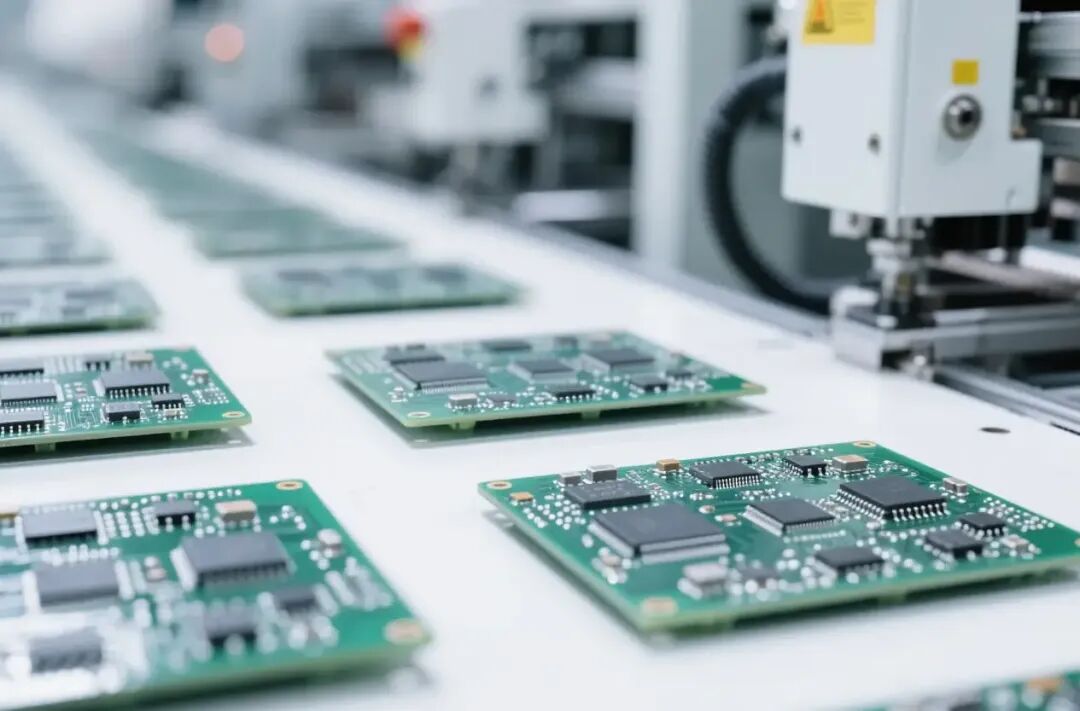

电路板设计再好，量产工艺缩水也会导致批量抗干扰能力参差不齐。英特丽在光伏储能一体机ODM量产中，全程固化工艺参数，统一锡膏印刷、贴装、回流标准，杜绝虚焊、空洞、偏位等工艺缺陷造成的隐性干扰问题。
成品出厂前完成专项EMC工况测试、高低温老化、满功率长时间运行测试，模拟户外电网波动、高频启停工况，提前筛除干扰敏感、性能不稳定的单板，保证每一批设备抗干扰性能统一、运行稳定。
光伏储能一体机的品质差距，不在于基础功能，而在于抗干扰、稳采样、稳并网、长期无故障运行的细节能力。通用电路板工艺无法适配一体机高密度、高干扰的特殊工况，只有ODM专属的布局、走线、接地、测试体系，才能保障产品市场化稳定落地。
四川英特丽专注光伏储能设备ODM定制与PCBA批量配套，深耕储能电控抗干扰、高可靠工艺落地，为新能源储能企业提供可量产、高稳定的一站式解决方案。
如需光伏储能一体机方案定制、抗干扰工艺优化、批量代工服务，欢迎咨询对接！
