户用储能产品的 BMS PCBA 小批量试制，SMT 加工环节最容易出问题的往往不是焊接本身，而是 DFM（可制造性设计）评审没做扎实。打样回来才发现器件封装不兼容、钢网开孔不合理、测试点不够——这些问题在小批量阶段返工一次，交期就拖两周。
小批量试制阶段的 DFM 评审，核心目标只有一个：在投板之前把制造风险全部暴露出来。下面三个重点，是 BMS 板 SMT 加工中最容易漏审的地方。

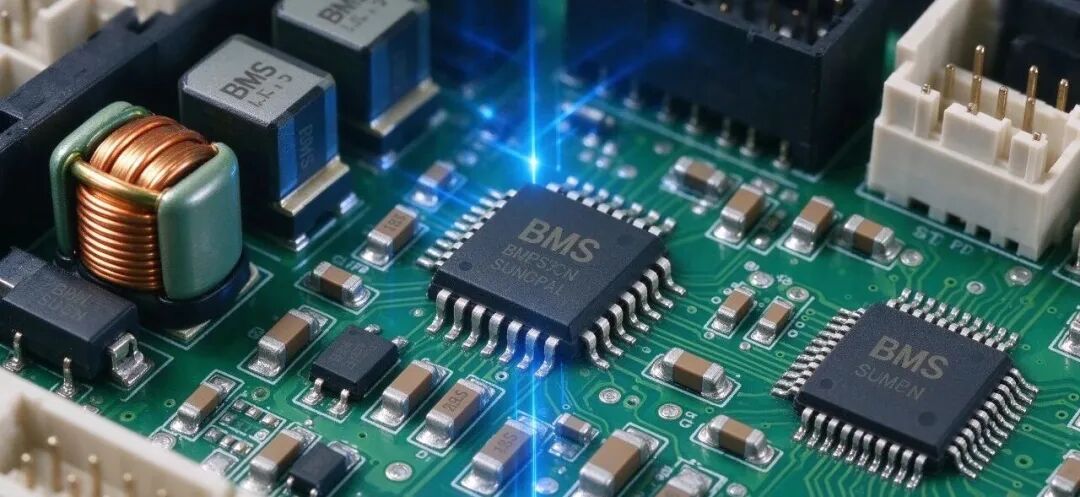

普通消费类电子产品的 PCB 上以阻容和小 IC 为主，工艺窗口宽。但 BMS 板不一样——它同时有大量功率器件（MOS 管、电感、采样电阻）和精密模拟电路（运放、ADC、电压采样回路）。
这意味着几个特殊性：一是双面贴片、高低混装，大器件和小器件混在同一块板上；二是温度敏感器件多，BMS 上的采样电阻对焊接温度很敏感，过炉温度曲线要求更严格；三是安全相关，储能产品的 BMS 直接关系到电池安全，焊点质量不能有侥幸。
DFM 评审第一步，是对照 BOM 逐一核对封装和焊盘。
常见漏项包括：0201/0402 小封装器件的焊盘间距是否满足贴片机精度要求；功率 MOS 管的裸露散热焊盘（EP pad）尺寸是否和器件数据手册一致；QFN/BGA 器件的焊盘设计有没有做阻焊定义焊盘（SMD）还是非阻焊定义（NSMD）——这个选择直接影响焊点可靠性。
还有一个容易忽略的点：极性器件方向是否一致。BMS 板上有大量电解电容、二极管、LED，方向不统一不仅增加贴片程序时间，还容易在插件和手工补焊时搞反。
钢网是 SMT 加工的"模具"，钢网开孔设计直接决定焊点质量。DFM 评审时要确认三件事：
第一，钢网厚度。BMS 板上既有 0201 小器件又有 QFN 功率器件，钢网太厚会导致小器件短路，太薄又会导致功率器件锡量不足。通常 0.12mm 是折中选择，但要结合具体器件组合判断。
第二，开孔面积比。细间距 IC（间距 ≤0.5mm）的开孔面积比必须 ≥0.66，否则锡膏释放不良，容易出现少锡或开路。
第三，散热焊盘开孔。QFN 裸露焊盘如果整面开孔，过炉时锡膏挥发气体排不出去，会形成"气球效应"导致焊点空洞。正确做法是分块开孔或网格开孔。
小批量阶段测试覆盖率要求不高，但 DFM 评审时就要把测试点预留好。BMS 板的关键信号——电池电压采样线、温度采样线、通信总线（CAN/RS485）——每个节点都要有测试点。直径建议 ≥0.9mm，间距 ≥1.0mm。
另外，返修性也要考虑。BMS 板上的功率 MOS 管和采样电阻是返修高发区，这些器件周围要留足够的维修空间，不能被周边器件贴得太死。拼板方式和工艺边宽度也要确认——工艺边太窄会导致贴片机夹不住板。
小批量试制阶段的 DFM 评审，不是走流程盖章，而是在 SMT 投板之前把所有制造风险提前暴露。评审做得越细，打样回来的问题就越少。BMS 板因为涉及安全相关的模拟电路和功率器件，DFM 评审更不能省——一次返工的成本，远大于评审花的时间。
